Données techniques (suite)

D'autres boites avec sténopés

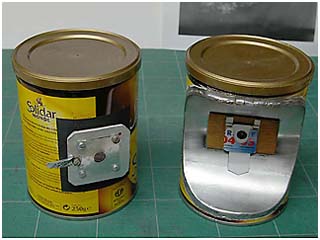

Voici quelques autres chambres construites avec des boites métalliques (boites de café).

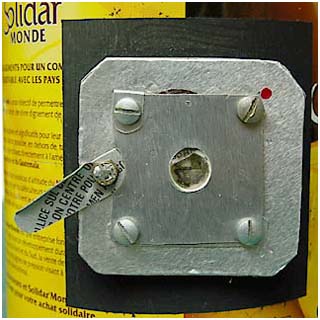

La première est équipée d'un sténopé constitué de quatre lamelles de clinquant entre-croisées (comme un diaphragme à iris), ménageant entre elles un trou de 0,25mm de coté. Ce sténopé est collé sur une platine de carton fort (voir la seconde photo), portant elle même un obturateur en tôle fine découpée et pliée. L'ensemble est fixé par 4 vis sur la boîte de café. Tout l'intérieur de la boîte et peint avec une peinture noire mate. Le couvercle en plastique, insuffisamment étanche à la lumière, est doublé intérieurement par une feuliie d'aluminium collée et peinte également en noir.

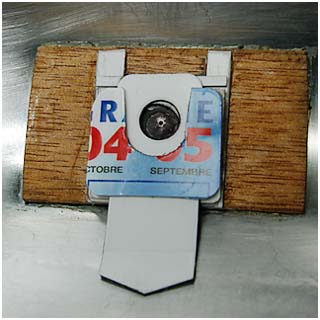

Sur la seconde, j'ai monté un sténopé percé dans une feuille d'aluminium (voir page précédente). Par contre j'ai découpé et soudé une forme en tôle pour rapprocher le sténopé du fond de la boîte. Cette pénétration d'un demi-cylindre, avouez que celà fait une forme originale. L'obturateur est monté sur un platine en contre-plaqué mise en forme pour se coller dans le cylindre (troisième photo). Il est constitué d'une platine percée coulissant entre des lamelles collées en plastique mince et rigide : une carte périmée de la Fédération Photographique de France (de l'utilité d'adhérer à cette association !)

LES STENOPES "BOITES A CAFE, BOITES A GATEAUX ..."

stenope 02
stenope 03 stenope 04
stenope 04

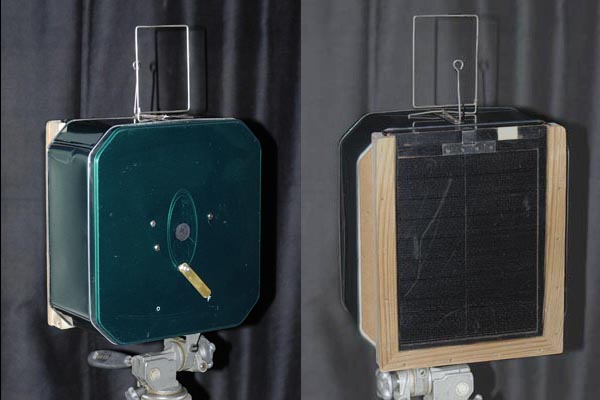

Ce dernier est muni d'une glissière pour placer un chassis 13x18cm permettant d'utiliser des plan-films, d'un viseur à cadre et d'un obturateur à secteur.

LE DIRKON

Dirkon

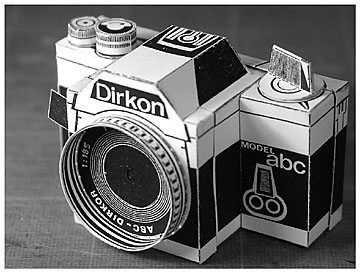

Le "Dirkon" est un appareil sténopé, en papier à découper, destiné aux enfants. Créé en 1959, en Tchécoslovaquie, par Martin Pilny, Mirek Kolár et Richard Vyskovsky, il a été publié dans la revue "An ABC of Young Technicians and Natural Scientists". On le trouve sur internet à cette adresse. De format 24x36mm, il se charge avec une cartouche de film 135 ordinaire, une seconde cartouche (vide) fait office de bobine réceptrice.
