Classement par types : Foldings

ICA - Trix 311


Type : Foldings
Année : 1910/1920
Support : plaques
Format : 10x15cm
Objectif : Carl Zeiss Jena, Tessar, 16,5cm F:4,5
objectif interchangeable sur baïonnette.
Obturateur : central Compound,
1s à 1/150, poses B et Z (1 et 2 temps) par réglage séparé.

Click sur images pour agrandir.

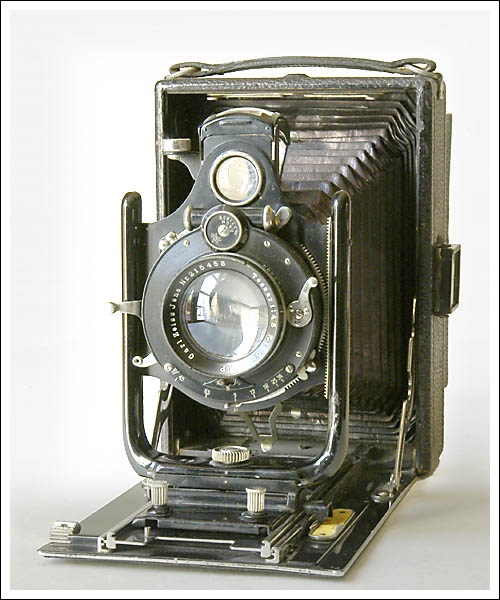

Trix 311

Cet imposant folding est au format 10x15cm , sur plaque ou plan-film. Le format 10x15 cm étant d'un approvisionnement difficile, il est possible d'utiliser des plan-films de 4x5' en les recoupant de 1mm en largeur et en adaptant des petits caches en bristol noir en haut et en bas des chassis pour compenser la perte de longueur.

Description, caractéristiques

Objectif Carl Zeiss Jena TESSAR, focale 16,5 cm. Ouverture F:4,5, gradué : 4,5 - 6,3 - 9 - 12 - 18 - 25 - 36.
L'objectif est interchangeable (baïonnette).

Obturateur ICA, Poses T, B, instantané de 1 seconde au 1/150, filetage pour déclencheur souple. Décentrement vertical par couronne dentée et crémaillère et horizontal par bouton moleté.

Visée : l'appareil possède deux viseurs. Au dessus de l'objectif, un gros viseur type reflecteur, basculant et muni d'un niveau à bulle ; il est lumineux et très utilisable, contrairement à la majorité des viseurs de ce type équipant d'autres appareils.
Sur le flanc gauche du boitier, un viseur optique repliable, l'objectif étant muni d'un réticule - mais il me semble, au vu de la fixation, que ce viseur n'est pas d'origine.
Ces viseurs permettent un premier cadrage, mais la visée et la mise au point définitives se font sur le verre dépoli. Ce dépoli est monté sur un chassis en bois, au moment de la prise de vue il est remplacé par un chassis métallique contenant la plaque ou le plan-film.

La mise au point à double tirage autorise la photo rapprochée ou l'utilisation de longues focales, l'extension totale du soufflet atteignant 32 centimètres.

ICA fut l'une des compagnies regroupées plus tard sous le sigle "Zeiss-Ikon" (1926)

Test de l'ICA Trix 311 sur plan-film Kodak recoupé à la dimension
