Classement par types : Klapps

Gaumont - Block-Notes 6x9

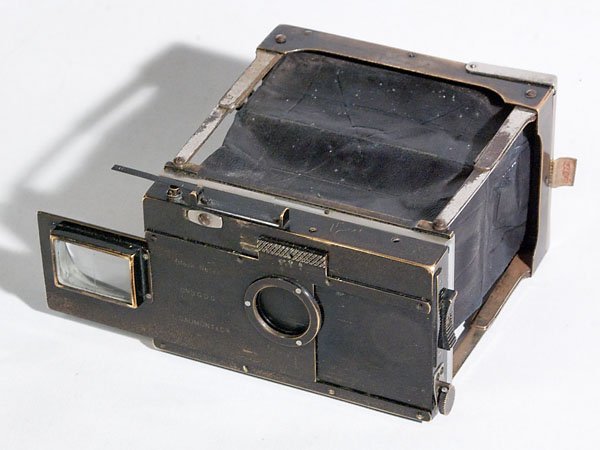

L'appareil ouvert

Type : Klapps
Année : 1909-1924
Support : plaques
Format : 6x9cm
Objectif : Tessar 107mm F:6,3
Obturateur : Guillotine, pose et instantané réglable.

Click sur images pour agrandir.

Petit klapp de format 6x9. Particularité : l'armement s'effectue en faisant coulisser la plaque frontale vers la droite de l'appareil, ce qui met en position l'objectif du viseur et découvre conjointement l'objectif de prise de vue.

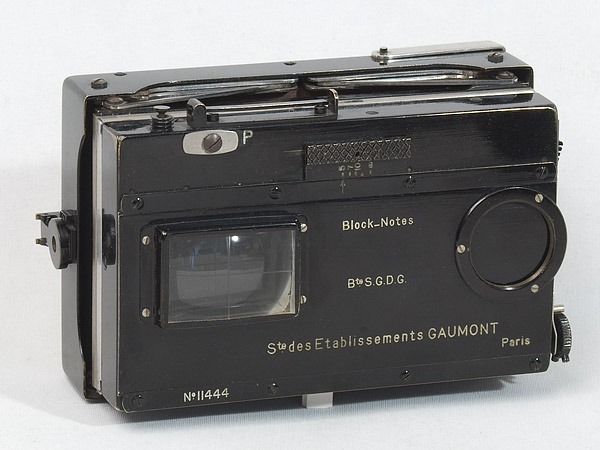

En position de transport

La mise au point est réglée par une plaquette placée au dessus de l'objectif, et coulissant latéralement. Le diaphragme également par un bouton coulissant, vertical, et situé sur le flanc gauche de l'appareil. La platine avant peut être décentrée verticalement de 10mm vers le haut et horizontalement de 20mm vers la droite.


Variante à soufflet noir
