Classement par types : Chambres

Thornton-Pickard - Imperial triple extension


Type : Chambres
Année : c 1920
Support : plaques
Format : 5x7 inch
Objectif : R J. Beck 6 inch
Obturateur : Type Thornton-Pickard

Click sur images pour agrandir.

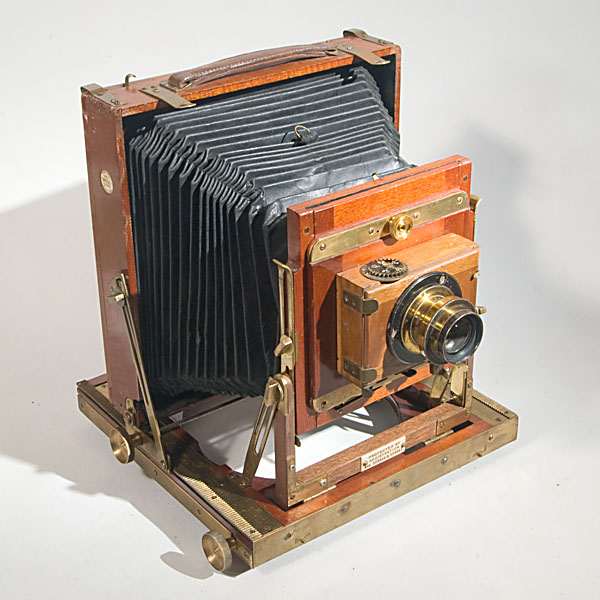

Une chambre anglaise

L'architecture de la chambre "anglaise" est caractérisée par son mode de repliement et la mise en station sur un pied tripode dédié, malheureusement absent ici.
Le dos portant le dépoli et les châssis, au format 5x7" (13x18cm), est démontable et peut se placer en position portrait ou paysage. Il peut être basculé sur les deux axes.
La chambre porte deux plaquettes, l'une sur le coté droit avec la marque Thornton-Pickard, l'autre en bas de l'étrier porte-objectif mentionne "Protected by registration Nos. 529946 & 529947".


Extension maximum env. 65cm

Objectif, obturateur

Ici l'objectif est marqué "5X4 RECT R J.Beck 6 INCH FOCUS". Il s'agit donc d'un objectif grand-angulaire (la focale normale pour ce format étant 8 inches). Il porte deux échelles de diaphragme, l'une graduée de f8 à f64 et l'autre de 4 à 256 (sans mention f devant le chiffre). Il est monté sur un obturateur à simple rideau, en bois, ne portant pas de pastille de marque.
L'objectif peut être décentré verticalement et horizontalement, et basculé sur l'axe horizontal.

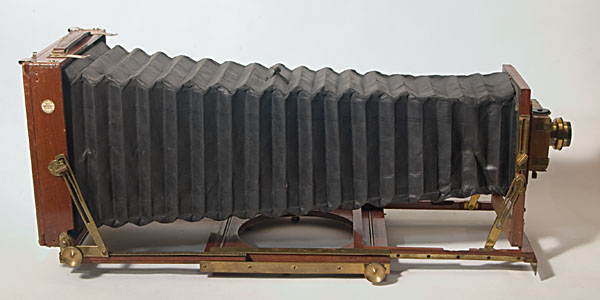

Triple extension

Cette caractéristique lui permet un tirage maximum de deux pieds, soit environ 65cm.

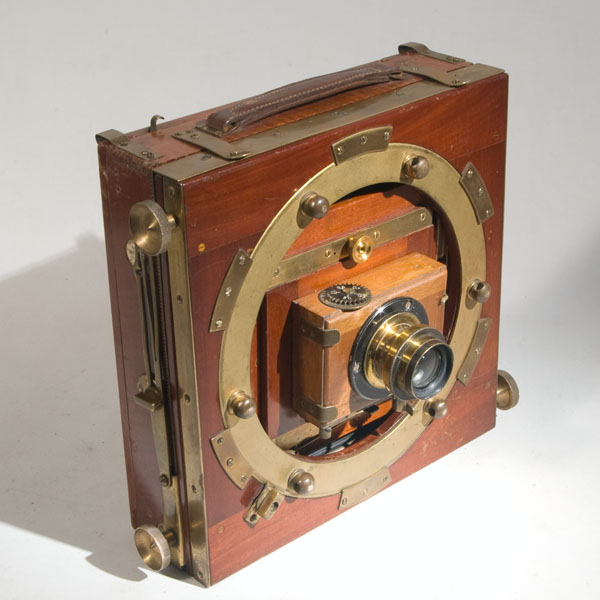

En position repliée

Position de transport

Sur la photo repliée, on voit la base de la chambre portant un grand anneau rotatif en laiton, sur lequel peuvent venir s'articuler les trois éléments du pied.
