Classement par marques : Zeiss-Ikon

Zeiss Ikon - Ikoflex 850-16


Type : Reflex TLR moyen-format
Année : 1934
Support : film 120/620
Format : 6x6cm
Objectif : Novar anastigmat 8cm F:4,5
Obturateur : central - T, B, 1/25 à 1/100

Click sur images pour agrandir.

Boîte à café !

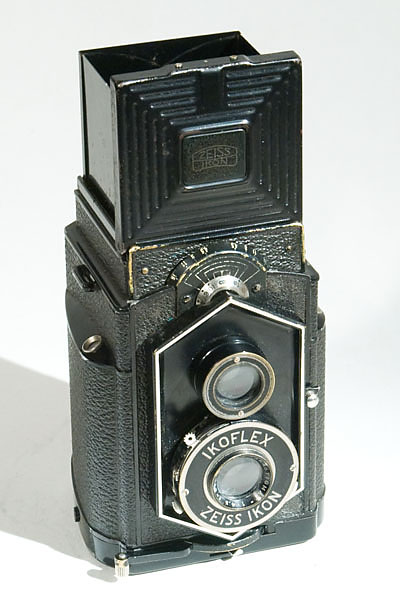

Coffee-can, tel est le surnom dont cet appareil a été affublé ! Sa particularité principale, c'est le défilement horizontal de la pellicule, contrairement à la majorité des appareils TLR de moyen-format. Ce qui a contraint ses concepteurs à en élargir la partie inférieure par deux renflements latéraux. Cette disposition se retrouve sur le Voigtlander Superb. Ce modèle a été le premier TLR de la série des Ikoflex.

L'avancement du film est assuré par un levier placé à la base de l'appareil (bouton en bas à gauche sur la photo). Pour la mise au point le déplacement de la platine avant est commandé par un levier vertical placé sur la gauche du boîtier (bouton au milieu à droite sur la photo), qui entraîne simultanément une petite roue graduée se déplaçant devant une échelle de profondeur de champ (au dessus de l'objectif de visée).
