Eastman Kodak - N°3 Autographic Kodak Camera


Type : Foldings
Année : post.1914
Support : film 118
Format : 8x10,5cm
Objectif : Rapid Rectilinear Bausch & Lomb
Obturateur : Kodak Automatic B, T, 1 à 1/100

Click sur images pour agrandir.

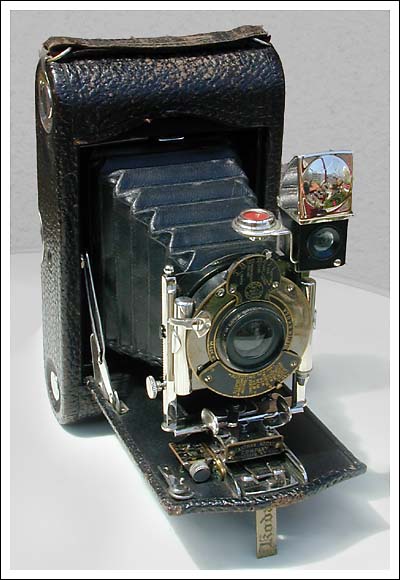

Le Kodak autographic n°3

Appareil au format 8x10,5cm (carte postale), sur pellicule 118 ou 122 (fabrication discontinuée, introuvables actuellement).

Objectif Kodak, focale mesurée approximativement 130mm. Ouverture maxi environ F:8, les graduations du diaphragme : 4, 8, 16, 32, 64, ne correspondent pas aux normes actuelles. Mise au point par modification du tirage. Obturateur central ball bearing, Poses T, B, instantané de 1 seconde, 1/2, 1/5, 1/25 et 1/100 de seconde, filetage pour déclencheur pneumatique. Décentrement vertical par molette, horizontal par glissière avec blocage. Viseur type reflex, basculant, avec niveau à bulle.

Cet appareil est "autographic" : une trappe au dos du boitier permet, grâce à un petit stylet métallique, de graver une annotation sur la pellicule spéciale, annotation qui apparaîtra au tirage.

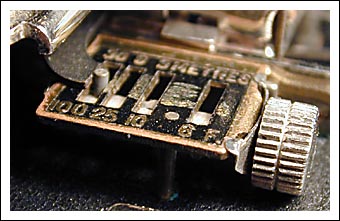

La mise au point s'effectue par réglage du tirage de la platine porte-objectif. Celle-ci vient en butée sur des ergots correspondant aux tirages pour les distances de 2, 3, 8 et 30 mètres (6, 10, 25 et 100 pieds) solidaires d'un petit bouton moletté.

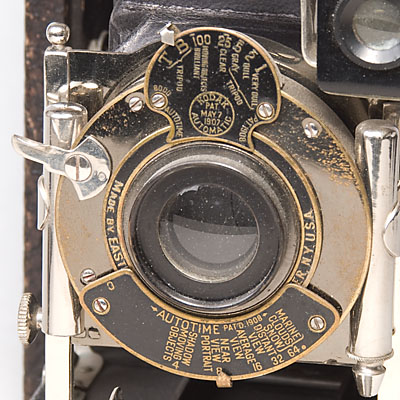

Bloc objectif-obturateur (Ball-bearing)

Variantes de ce modèle

Comparer la façade de cet appareil avec cette variante, munie d'un bloc objectif obturateur moins performant, et d'une trappe autographique différente.
