Classement par types : Foldings

Eastman Kodak - 1A autographic


Type : Foldings
Année : 1917/1923
Support : film 116
Format : 6,5x11cm
Objectif : Rapid Rectilinear BAUSCH & LOMB, 130mm
Obturateur : KODAK BALL BEARING SHUTTER, T, B, 1/25, 1/50 et 1/100 de seconde

Click sur images pour agrandir.

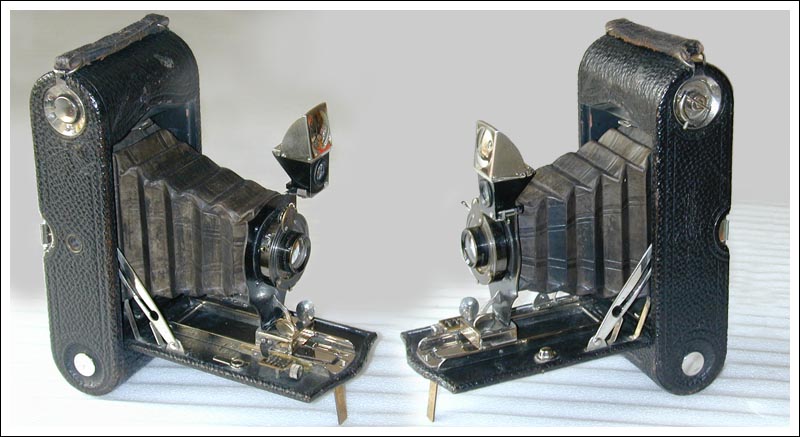

Le Folding Kodak autographic brownie n°1a

Appareil au format 6 1/2 x11cm (en réalité 6,4 x10,5 env.), sur pellicule A 116.
Date : entre 1917 et 1923.

Objectif Rapid Rectilinear BAUSCH & LOMB, focale environ 130mm . Mise au point par modification du tirage : coulissement du bloc porte-objectif sur rail, une molette positionne des ergots de blocage sur les distances (100, 25, 10 et 6F ou 30, 8, 3 et 2m).
Obturateur central KODAK BALL BEARING SHUTTER, Poses T, B, 1/25, 1/50 et 1/100 de seconde.
Le diaphragme à iris est gradué 4, 8, 16, 32, 64, 128. Compte tenu des caractéristiques de l'objectif et des diamètres mesurés, ces ouvertures calculées selon les normes actuelles se situeraient approximativement entre F:9 et F:60
Viseur à miroir, pivotant. Il n'y a pas de niveau à bulle.

Le corps de l'appareil est en bois, et le dos est en aluminium. L'ensemble est gainé de cuir.

Cet appareil est "autographic" : une trappe au dos du boitier permet, grâce à un petit stylet métallique, de graver une annotation sur la pellicule spéciale, annotation qui apparaîtra au tirage.


La trappe d'ouverture

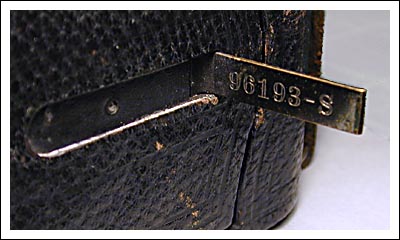

Le numéro de série est gravé derrière la béquille
