Classement par types : Foldings

K.W. - Patent-Etui

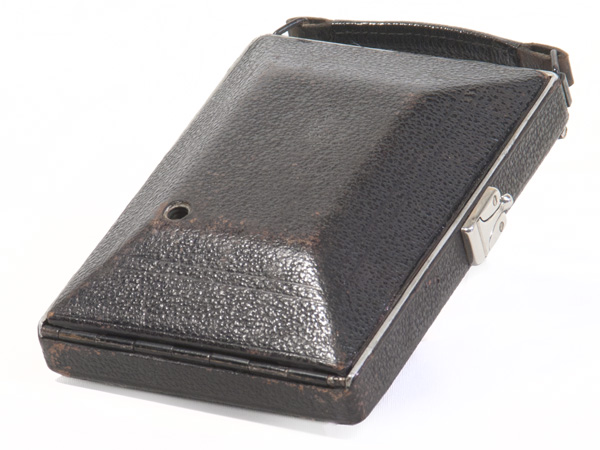

Fermé, il peut ressembler à un étui à cigarettes

Type : Foldings
Année : 1921
Support : film ou plaques
Format : 6,5x9cm
Objectif : Meyer Gorlitz Trioplan 10,5cm F:6,3
Obturateur : Central AGC - B, T, 1/25 à 1/100

Click sur images pour agrandir.

Un folding de poche

Ce petit folding a été produit à partir de 1921 par la firme Kamera-Werstätten Guthe & Thorsch, à Dresde. Cette firme allait devenir VEB Pentacon après la seconde guerre mondiale pendant l'occupation soviétique.
Le Patent-Etui se présente avec diverses combinaisons d'objectifs / obturateurs. Celui-ci est un des plus simples. L'objectif est un Meyer Gorlitz Trioplan de 10,5cm de focale, ouvrant à F:6,3, monté sur un obturateur AGC Vario à 3 vitesses instantanées, et poses B et T. La mise au point se fait par rotation de la lentille frontale, alors que les modèles plus évolués disposent d'objectifs plus performants, d'une mise au point par déplacement du bloc objectif/obturateur et d'obturateurs Pronto, Compur ou Compur Rapid.

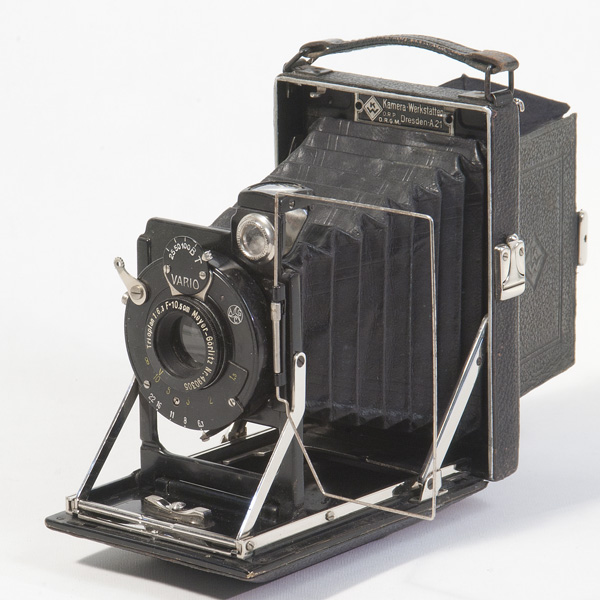

Le Patent Etui (avec son dépoli volet ouvert)

On le retrouve dans les catalogues jusqu'en 1932.
Il existe aussi en format 9x12cm, ainsi que sous des gainages de couleur (gris, marron, rouge, bleu ou vert).

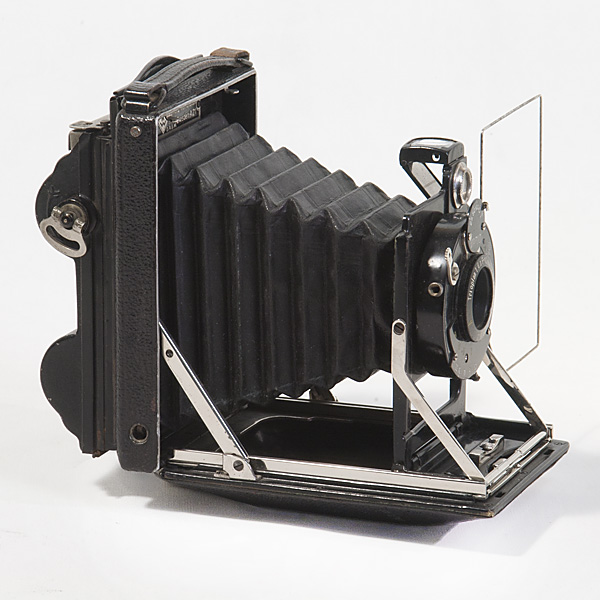

Ici muni de son dos roll-films

L'appareil présenté ici est accompagné de trois châssis pour plaques (il devait en avoir davantage - 6 ? - à l'origine), et d'un dos roll-films acceptant les bobines format 120, avec un cache permettant de choisir entre les formats 6x9 ou 4x6 cm.
