Classement par types : Foldings

Eastman Kodak - Retina Ib


Rétina 1b

Type : Foldings
Année : 1954
Support : film 135
Format : 24x36mm
Objectif : Schneider Xenar 50mm F:2,8
Obturateur : Synchro Compur, B, 1s à 1/500

Click sur images pour agrandir.

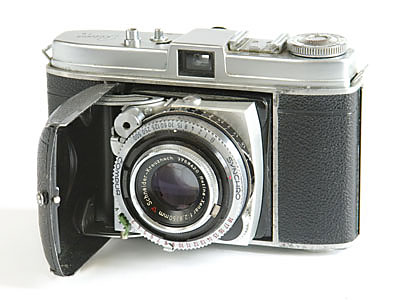

Le Kodak Retina 1b (type 018)

Sous des apparences de 35mm classique, cet appareil est bien un folding. Pour s'en convaincre, il faut ouvrir le dos la façade étant ouverte et examiner l'intérieur de la chambre : l'on découvre alors le soufflet. Mais en position de travail, l'extérieur de celui-ci est protégé par une coque métallique. Le bloc objectif-obturateur est parfaitement guidé et maintenu par cette coque coulissante, l'abattant ne servant que pour la protection de l'objectif lorsque l'appareil est fermé.
Appareil au format 24x36mm, sur pellicule 35 mm perforée en chargeurs standard.
Dates de production : de 1954 à 1957.

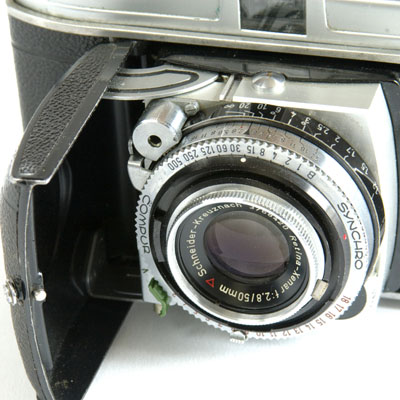

Le bloc objectif/obturateur et le carter protégeant le soufflet

Objectif, obturateur

Objectif Schneider-Kreuznach Retina-Xenar, focale 50 mm, ouvrant à F:2,8. Mise au point par rampe hélicoïdale. Il est à noter qu'un verrou empêche de refermer l'abattant de l'appareil si la mise au point n'est pas ramenée sur la position "infini". Obturateur Synchro Compur, donnant la pose B et les vitesses de 1 seconde à 1/500. Retardateur. Echelle d'indices de lumination permettant le réglage simultané des couples vitesse/diaphragme.
Avance du film par levier placé sous le boitier, couplée avec l'armement de l'obturateur.
Viseur optique à cadre collimaté.


L'intérieur de la chambre avec le soufflet caractéristique

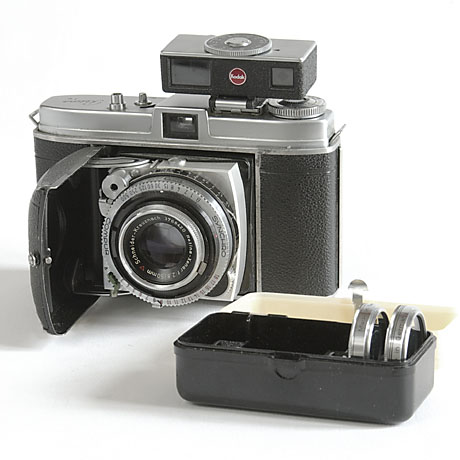

Le Rétina 1b muni de son télémètre, dédié, et la boite avec deux lentilles pour la photographie rapprochée

La photo montre le Rétina 1b muni de son télémètre spécial pour la photographie à courte distance, et la boite avec deux lentilles pour la photographie rapprochée.
