Classement par marques : Zeiss-Ikon

Zeiss Ikon - Ikoflex II


Type : Reflex TLR moyen-format
Année : 1950
Support : film 120
Format : 6x6cm
Objectif : Zeiss Opton Tessar 75mm F:3,5
Obturateur : central Compur rapid B, 1s à 1/500

Click sur images pour agrandir.

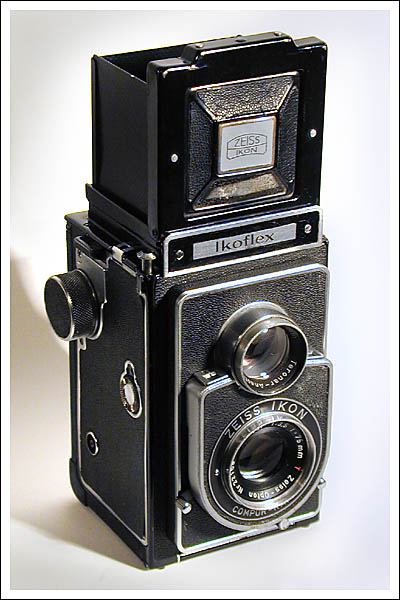

Zeiss-Ikon : Ikoflex II

Assez peu de différences entre cet IKOFLEX II et le Ikoflex 1a. De son aîné il reprend le boîtier, le viseur, le dispositif de mise au point et les objectifs (Tessar 3,5/75 et Teronar 3,5/75).
Première différence visible, le capot enfermant le mécanisme de l'obturateur, très caractéristique avec la face supérieure comportant de chaque coté de l'objectif une petite fenêtre où le photographe peut lire à droite les vitesses et à gauche les ouvertures du diaphragme.
L'obturateur est maintenant un Compur Rapid allant jusqu'au 1/500 de seconde.

Quelques autres différences sont moins visibles. Sur cet exemplaire, la fenêtre inactinique située sous la semelle, et servant à placer le film en position initiale avant la première photo, est maintenant dépourvue du petit volet coulissant qui existait auparavant (est-ce un accident ?). Le bouton de blocage de la bobine réceptrice est modifié (il se bloque en position écarté comme le bouton de la bobine débitrice, et ne tourne plus avec la bobine).
